Mine de fer
Eisenerzgrube
Mine d'Hettange-Grande
(Moselle / France)
| Iron Ore Mine Mine de fer Eisenerzgrube |
Mine d'Hettange-Grande (Moselle / France) |
|
Mine de Hettange - Grande (Moselle) vers 1903
-
Grube Gross - Hettingen (Collection: jmo)

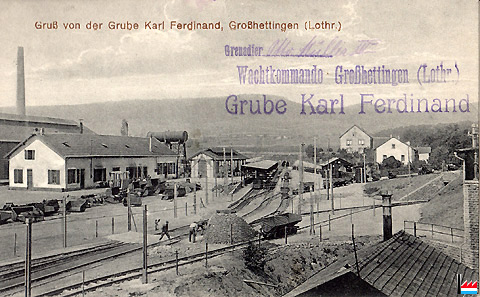

Feldpost Grube Großhettingen (Mine de Hettange - Grande ) - 4.7.1917 (Collection: industrie.lu)
Königl.-Sächs. Bewachungs-Kompagnie - Diedenhofen
(Königlich-Sächsische Bewachungskompanie - Diedenhofen)
Grenadier Otto Müller III (an Elsa Müller, Ebersbach i/S (in Sachsen), Spreedorf No 1074 bei Löbau)
Wachkommando
Großhettingen (Lothr.)
Grube Karl Ferdinand
Mine

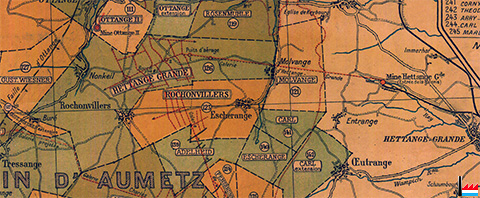

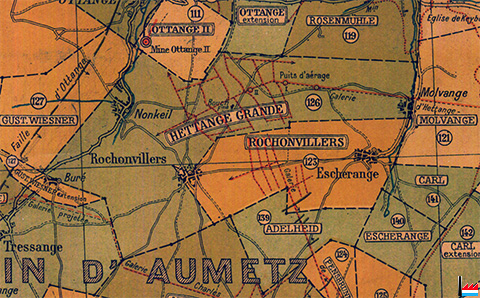

Hettange-Grande (126) (Détail de la Carte dressée et dessinée par G. Peltier - 21 rue de l'Union - Clamart - Paris; 1920)
entre les concessions / mines Ottange II, Ottange extension, Rosenmühle, Molvange, Rochonvillers, Angevillers, Ferdinand, Gust. Wiesner extension, Gust. Wiesner
Mine
Hettange-Grande (126) - Entrée de la galerie (Détail de la Carte dressée et dessinée par G. Peltier - 21 rue de l'Union - Clamart - Paris; 1920)
Mine d' Hettange - Grande (Moselle) -
Grube Grosshettingen (Industrial Locomotives for mining, factory and allied uses
Part III - Electric Locomotives, September, 1904, No. 5 by J.F. Gairns;
scan: Alastair Inskip)

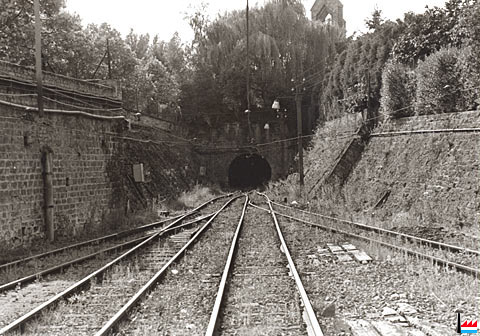

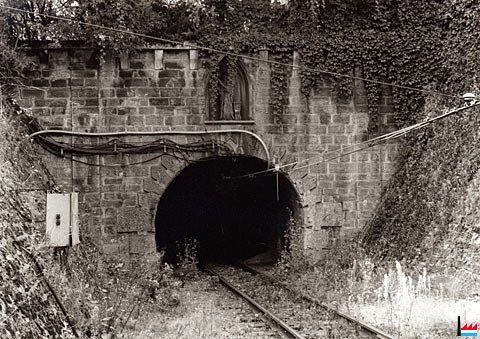

Entrée de la Mine d'Hettange-Grande (Moselle) (Photo
collection:
Luciano Pagliarini)

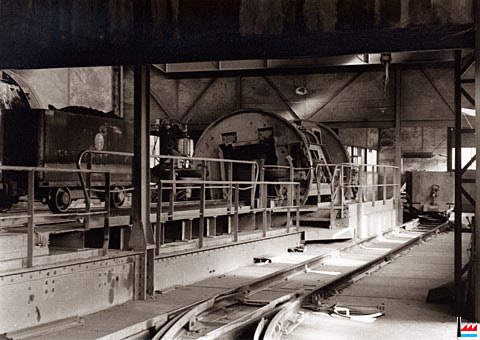

Culbuteur de la Mine d'Hettange-Grande (Moselle) (Photo
collection:
Luciano Pagliarini)

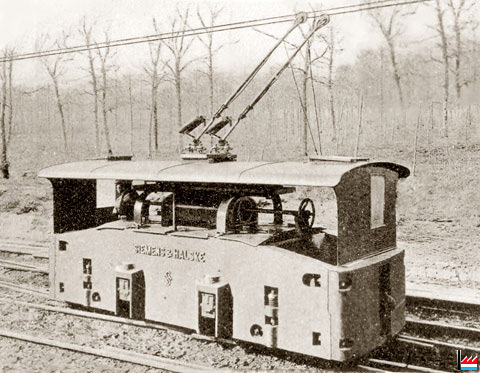

Locomotive de mine "Siemens&Halske" (1900;
4x22 ch) de la Mine d'Hettange-Grande (Moselle) (Source: Documentation SSW)

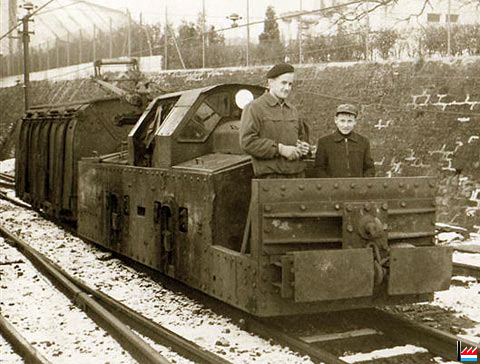

Locomotive de mine SSW No I à Hettange-Grande
(Photo collection: Emile Kreins)
Locomotive de mine SSW No 3 à Hettange-Grande
(Photo collection: Wolfang-D. Richter)

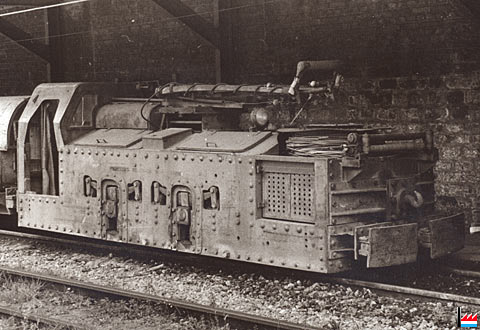

Locomotive de mine "SSW" No 4 à la
Mine d'Hettange-Grande (Moselle) (Photo collection:
Luciano Pagliarini)

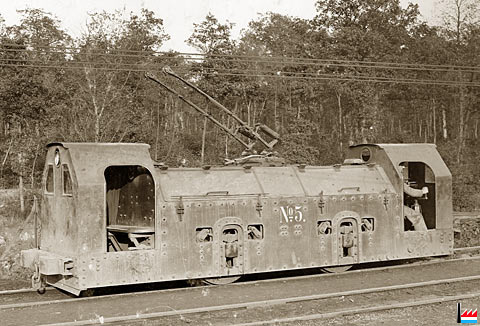

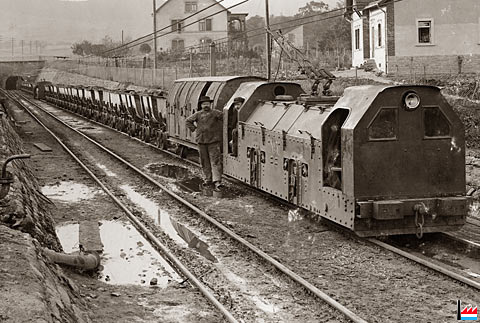

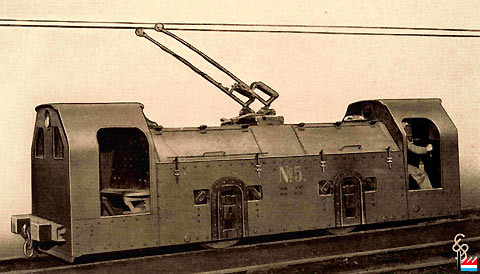

Locomotive de mine "SSW" No 5 en 1909
de la Mine d'Hettange-Grande (Moselle) (Siemens-Archiv
/ Documentation SSW; Scan:
Richter Wolfgang-D.)

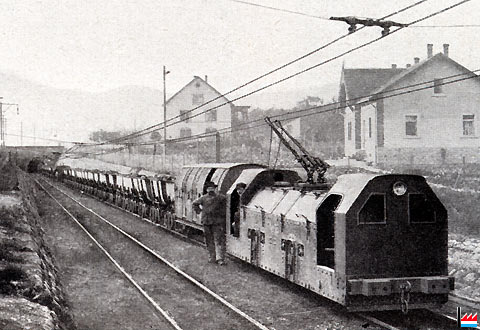

Locomotive de mine "SSW" No 5 en 1909 à la
Mine d'Hettange-Grande (Moselle) (Source: Siemens-Archiv)
Locomotive de mine "SSW" No 5 en 1909 à la
Mine d'Hettange-Grande (Moselle) (Documentation
SSW; Scan:
Richter Wolfgang-D.)
Locomotive de mine "SSW" No 6 à la
Mine d'Hettange-Grande (Moselle) (Photo collection:
Luciano Pagliarini)
Locomotive de mine ("SSW" No 390; 1908)
No
7 à la
Mine d'Hettange-Grande (Moselle) (Siemens-Archiv; Retouche: Richter
Wolfgang-D. - Documentation SSW;
Scan: Richter Wolfgang-D.)
Carreau de la mine Charles Ferdinand vers 1925
(Photo collection: Gertrude Giotto-Michy; scan: Philippe Stachowski)
Carreau de la mine Charles Ferdinand photographié dans les années 1960 depuis
la gare du personnel de Charles-Ferdinand (Photos:
Joseph Pister ; scan: Philippe Stachowski)
Locomotive de mine "SSW" No 8 à la
Mine d'Hettange-Grande (Moselle) (Photo collection:
Luciano Pagliarini)
Locomotive de mine "SSW" No 10 à la
Mine d'Hettange-Grande (Moselle) (Photo collection:
Luciano Pagliarini)
Locomotive de mine "SSW?" No 14 à la
Mine d'Hettange-Grande (Moselle) (Photo collection:
Luciano Pagliarini)
Locomotive de mine "Alsthom" (MF70XI?) No 14 à la
Mine d'Hettange-Grande (Moselle) (Photo collection:
Luciano Pagliarini)
Draisine ? à la
Mine d'Hettange-Grande (Moselle) (Photo collection:
Luciano Pagliarini)
Draisine No 7 SU? type? à la Mine d'Hettange-Grande (Moselle) (Photo
collection: Luciano Pagliarini)

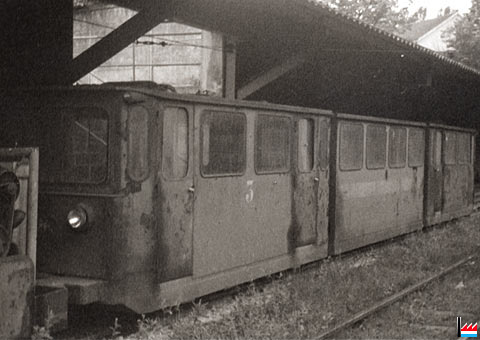

Draisine No 3 type? à la Mine d'Hettange-Grande (Moselle) (Photo
collection: Luciano Pagliarini)
Mine d'Hettange-Grande (Moselle) (Source:
Siemens-Archiv)
| The Rolling Stock - Le matériel roulant - Die Triebfahrzeuge |
| No | Constructeur | Année de constr. | Type | Ecart. | No de constr. | Moteur | Puissance (ch) | Poids (t) | Remarque | ||
| 1 |  |
SSW | 1900 | 900 | 4x22 ou 22 | ||||||
| 2 | SSW | 1900 | 900 | 4x22 | |||||||
| 3 |  |
SSW | 1903 | 900 | 22 | ||||||
| 4 |  |
SSW | 1904 | 900 | 53 | ||||||
| 5 |  |
SSW | 1906 | 900 | 50 | ||||||
| 6 |  |
SSW | 1907 | 900 | 25 | ||||||
| 7 |  |
SSW | 1907 | 900 | 390 | 25 | |||||
| 8 |  |
SSW | 1907 | 900 | 25 | ||||||
| SSW | 1907 | 900 | 56 | ||||||||
| 10 |  |
SSW | 1908 | 900 | 25 | ||||||
| SSW | 1909 | 900 | 118 kW | ||||||||
| SSW | 1910 | 900 | 44 kW | ||||||||
| SSW | 1910 | 900 | 44 kW | ||||||||
| 14 |  |
SSW | 1910 | 900 | 44 kW | ||||||
| SSW | 1910 | 900 | 44 kW | ||||||||
| SSW | 1912 | 900 | 118 kW | ||||||||
| SSW | 1912 | 900 | 44 kW | ||||||||
| SSW | 1920 | 900 | 125 kW | ||||||||
| Franco Belge / Thomson-Houston | 1927 | MFD55A | 900 | 2528 / ? | 2x75 ch | 17 | |||||
| Franco Belge / Thomson-Houston | 1927 | MFD55A | 900 | 2529 / ? | 2x75 ch | 17 | |||||
| Alsthom | 1930 | MF70E | 900 | 1x20 ch | 4,5 | ||||||
| Alsthom | 1930 | MF70E | 900 | 1x20 ch | 4,5 | ||||||
 |
Jeumont | 1934 | 900 | 2x50 ch | 23 | ||||||
| Jeumont | 1938 | 900 | 2x50 ch | 23 | |||||||
 |
Alsthom | 1938 | MF70X | 900 | 1x20 ch | 4,5 | |||||
| Alsthom | 1945 | MF70XI | 900 | 1x20 ch | 5 | ||||||
| Alsthom | 1945 | MF70XI | 900 | 1x20 ch | 5 | ||||||
| 14? | Alsthom | 1949 | MF70XI | 900 | 1x20 ch | 5 | |||||
| 15 |  |
SSW | 1953 | 3F23 | 900 | 5556 | |||||
| 16 |  |
SSW | 1956 | 3F23 | 900 | 5710 | |||||
 |
|||||||||||
| 7 |  |
||||||||||
| 3 |  |
||||||||||
 |
? | Bt | 1435 |
| [Ligne Hettange-Grande - Entrange (mine Charles-Ferdinand)] |
En dessous des silos de la mine Charles Ferdinand (Photo collection: Gertrude
Giotto-Michy; scan: Philippe Stachowski)

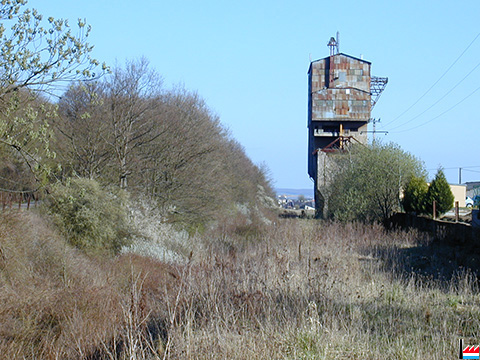

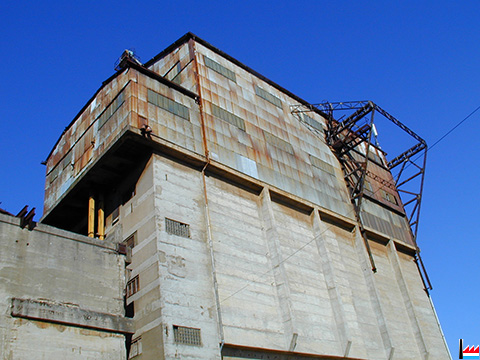

Ancien silo de la mine de Hettange-Grande (Photos:
4.4.2003 jmo)
Garage à voie normale de la mine de Hettange-Grande (Photo:
4.4.2003 jmo)
| Bibliographie | |||||||
| Titel - Titre |
|
|
|
|
|
|
|
 |
Le Temps des Mineurs au Pays du Fer de 1870 à 1980 |
Philippe Stachowski | 2004 | Serge Domini Editeur, Metz | livre sur les mines de Volmerange (Langenberg, Kraemer et Eduard Stollen) ainsi que sur Entrange - Hettange (Charles Ferdinand)
|
168 | 2-912645-71-9 |
