Procédé "Thomas - Gilchrist" Process
LD - LD-AC

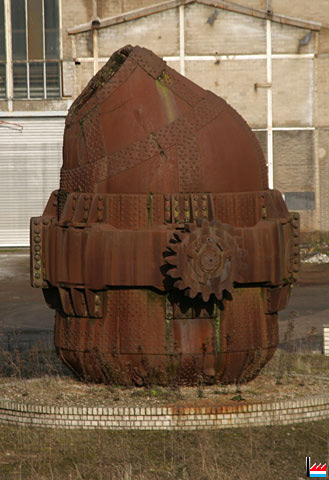

Thomas - Birne IV (26 t) 1951-1986 bei ARBED-Dudelange (Photo: 10.12.2009 jmo)


Monument
: Thomas-Birne / Thomas - Bir N5 aus dem Schëfflenger Stolwierk

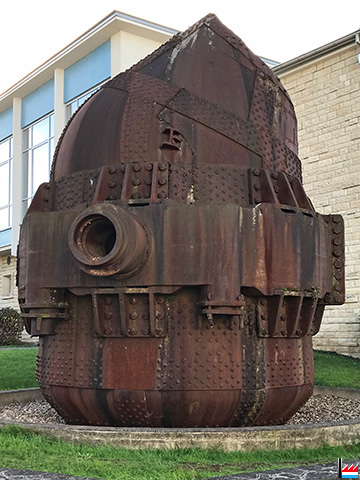

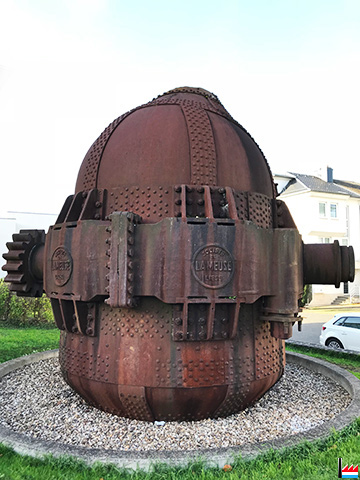

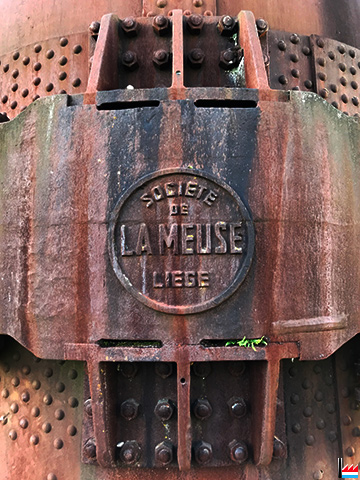

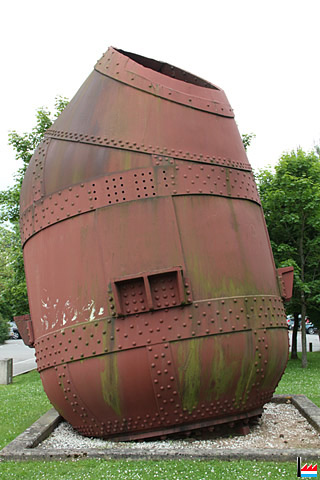

uni.lu - Campus Kirchberg (ancien Institut Supérieur de Technologie / Ecole technique / Technikum") rue Richard Coudenhove-Kalergi, Luxembourg, Kirchberg (Photo: 14.6.2010 jmo)

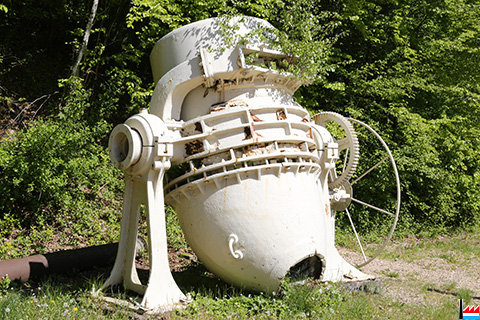

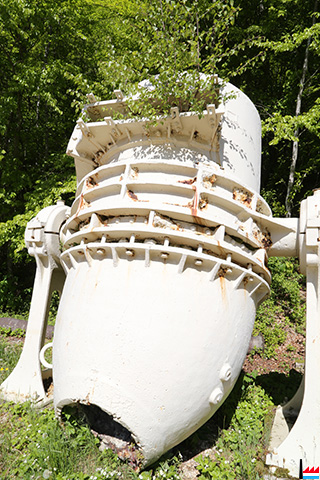

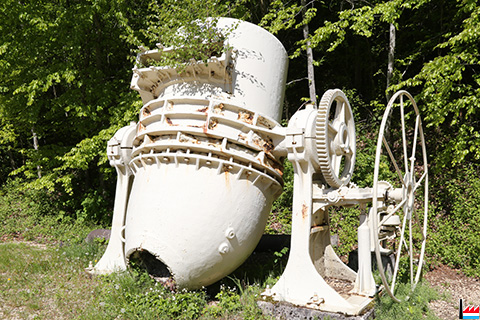

Thomas-Birne ausgestellt in Fond-de-Gras (Photo: 2003 Theophil Schweicher)


Historique - Geschichtlicher Überblick




Sidney Gilchrist Thomas (* 16.4.1850 in Canonbury / London , + 1.2.1885 in Paris)




Découverte du «procédé Thomas - Gilchrist» par Sidney Gilchrist Thomas et Percy Gilchrist

Procédé d'affinage de la fonte phosphoreuse

2.4.1879

Patent N° 1313

Manufacture of Bessemer steel from phosphoretic pig-iron



  Das Thomas-Verfahren, ein Verfahren zur Stahl-Erzeugung, ermöglichte es Stahl aus der luxemburgischen Minette herzustellen. Luxemburg hat Sidney Thomas sehr viel zu verdanken.
  Die anfallende, gemahlene, Thomasschlacke wird als Thomasmehl - Dünger verkauft.
  Die Thomasschlacken (Thomasmehl) ist ein Nebenprodukt des Thomasverfahrens. Es ist ein phosphatreiches Düngemittel, der die schweren Böden des Öslings fruchtbar machte.

  Acquisitions des licences du «procédé Thomas Gilchrist» :

  Einführung der industrielles Anwendung des Verfahrens
18.4.1879 Rachat de la licence Thomas par les Aciéries d'Angleur (1ère aciérie Thomas en Belgique)

20.4.1879 Rachat de la licence «procédé Thomas - Gilchrist» par Metz & Cie, Eich (Émile Metz et Jean Meyer)

5.1879 England: Middlesbrough

22.9.1879 Deutschland: in den Rheinischen Stahlwerken in Meiderich und im Hoerder Bergwerks- und Hüttenverein in Hörde bei Dortmund
1879 Prager Eisenindustrie-Gesellschaft, Kladno / Österreich-Ungar
13.5.1879 Generallizenz für Österreich-Ungarn an Hoerder Bergwerks- und Hüttenverein

1880 Athus
1880 De Wendel, Hayange
1880 Stumm, Neunkirchen
1880 Bochumer Verein
1880 Aachener-Hütten-Verein
1880

Robert De Wendel

Membre du Conseil d'Administration des Aciéries de Longwy, cède la licence du procédé Thomas pour les Aciéries de Longwy


  Brevets d'invention :
N° 69. Le 28 septembre 1880. — A M. Sidney-Gilschrist Thomas, à Londres, représenté par M. Auguste Liger, avocat-avoué, qui a fait élection de domicile, pour lui et pour son mandant, à Luxembourg, en son étude; — pour innovations dans la fabrication de l'acier et du fer fondu.
N° 70. Même date. — Au même; — pour perfectionnements dans la fabrication de l'acier et du fer fondu.
N° 71. Même date. — Au même; — pour innovations dans la fabrication de l'acier Bessemer et du métal ou fer fondu.
N° 72. Même date. — Au même; — pour innovations dans la fabrication de l'acier et du fer fondu,
N° 73. Même date. — Au même ; — pour innovations dans la fabrication des briques réfractaires basiques.
N° 74. Même date. — Au même ; — pour l'emploi de la chaux phosphatée, de cendres et d'os, ou d'os pulvérisés, comme partie constituante principale de la garniture du revêtement des convertisseurs Bessemer et autres fours métallurgiques pour la transformation des matières brutes phosphoreuses en acier et fer fondu.
N° 75. Même date. — Au même; — pour un procédé de fabrication de briques réfractaires basiques en carbonate de chaux, en dolomie, en chaux phosphatée, ou en cendre d'os par l'emploi de sulfate de chaux ou de sulfate de baryte ou de sulfate de magnésie comme liant.
N° 76. Le 29 septembre. — A la Société des aciéries du Rhin, à Ruhrort (Prusse rhénane), représentée par M. Auguste Liger, avocat-avoué, qui a fait élection de domicile, pour lui et pour sa mandante, à Luxembourg en son étude ;— pour l'emploi de briques et de matières basiques comme garniture des fours dans la fabrication du plomb,
N° 77. Même date. — Au Hoerder Bergwerks-und Hüttenverein, à Hoerde, représenté par M. Auguste Liger, avocat-avoué, qui a fait élection de domicile, pour lui et pour son mandant,à Luxembourg en son étude; — pour un nouveau procédé de fabrication d'acier et de fer fondu, désigné sous le titre : « Production et application de ferro-phosphore, de la façon décrite.»
N° 78. Même date. — Au même; — pour diverses innovations dans la fabrication de l'acier, plus spécialement dénommées: «fonte et respectivement préchauffage des additions pour le procédé Bessemer, dans le convertisseur, de la façon décrite. »

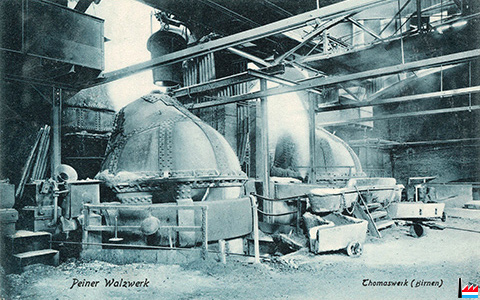

1882 Ilseder Hütte, Peine

1882 Gutehoffnungshütte

19.2.1883 Première charge soufflée à l'aciérie Thomas de Mont-Saint-Martin / France
1883 Espérance-Longdoz
1884 Phönix


Courrier du 29.5.1885  (Collection famille Aschman-Bodson)

De:

Philip M. Justice
British Foreign & Colonial Patent Agent
55 + 56, Chancery Lane,  or 14, Southampton Buildings, London


À:

M.M. Metz et Cie
Eich
G.D. Luxembourg



Objet:

Redevances à payer à Melle Thomas. (= soeur de Sidney Gilchrist Thomas)

1886 Hoesch

15.4.1886

Première charge soufflée à l'aciérie de Dudelange / Luxembourg
Steel production starts up at Dudelange

(9 ans après l'achat de la licence)


1886 ? - 1905

Fred. Jost, erster Thomasstahlwerkchef in Düdelingen, aus dem Arbeiterstamm hervorgegangen und der erste Spezialist in der Herstellung von Thomasstahl

(Lettre Léon Mayer - 18.6.1936)


1893 Le brevet Thomas tombe après 15 ans dans le domaine public
1893 Aufbau eines Thomas-Stahlwerkes im Eisenwerk Krämer, St. Ingbert durch Max Meier in einem Jahr


<=1894 - 1942 Thomas-Schlackenmühle Coster, Reisdorf
1894 Dillinger Hütte
12.8.1895 Nouvelle aciérie Thomas en service à Micheville
4.1900 Première charge soufflée à l'aciérie de Differdange

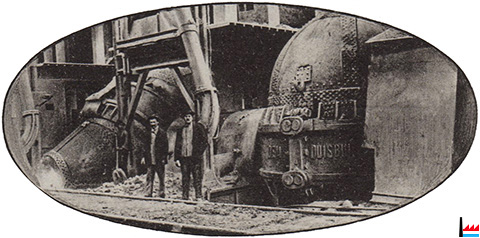

5.1900 Premiers essais de soufflage à l'aciérie Thomas de l'Usine de Knutange qui comprend actuellement 3 convertisseurs d'environ 15 tonnes et 2 mélangeurs de fonte

4.3.1901 Démarrage de l'aciérie Thomas à Homécourt

?

Die ersten Thomasstahlwerke in Russland entstanden in Marioupol und in Taganrog unter Mitwirkung luxemburger Ingenieure aus Düdelingen, Pellering in Marioupol, Mayer in Taganrog


1907

Mise en service d'une aciérie Thomas à l'Usine de Rodange

1909 Construction de l'aciérie Thomas à l'Usine de Senelle, Longwy-Bas

1912/13? Première charge soufflée à l'aciérie de Schifflange

1912/13? Première charge soufflée à l'aciérie de Belval
1913 Aciérie Thomas à la Chiers


1953 Mise au point du procédé LD - Pompey par la Société des Aciéries de Pompey (SAP)

27.1.1958

Soufflage de la première charge au convertisseur Thomas IV, transformé en installation pilote permettant l'insufflation simultanée d'oxygène et de chaux en poudre au moyen d'une lance LD: procédé LD-AC (Linz - Donawitz / ARBED / Centre de recherches métallurgiques, Liège) à ARBED-Dudelange


1959 Inbetriebnahme des neuen Thomasstahlwerkes bei ARBED-Differdingen


12.9.1962 Soufflage de la première charge au nouveau convertisseur LD-AC à ARBED-Dudelange

1964 Mise en service d’une cornue travaillant selon le procédé LD-AC de 22 t en remplacement d’une cornue Thomas à l'Usine de Rodange

1973 Inbetriebnahme des LD-AC - Stahlwerkes bei ARBED-Differdingen


1977 Stilllegung des letzten Thomaskonverters in Neunkirchen, der letzte in Deutschland
1978 Stilllegung des Thomasstahlwerkes bei ARBED-Esch

1979

Centenaire du procédé Thomas

1879 - 1979



Seit 1982 sind die Konverter in ARBED-Esch mit dem LBE-Verfahren (Lance-Bubbling-Equilibrium Process) ausgerüstet das von ARBED in Zusammenarbeit mit IRSID entwickelt wurde




Cité Sidney G. Thomas

L-4677 Differdange

rue Sidney Thomas

L-2615 Dommeldange
L-3574 Dudelange
L-4332 Esch-sur-Alzette


Thomas - Stahlwerk Belval 1932

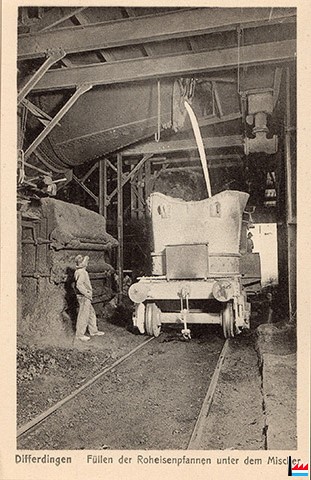

Hütte Differdingen - Füllen der Roheisenpfannen unter dem Mischer (Carte postale: Verlag Ch. Grieser, Hofphotograph, Luxemburg, 1916; collection: industrie.lu)

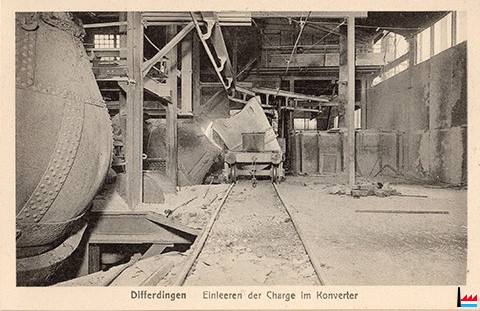

Hütte Differdingen - Einleeren der Charge im Konverter (Carte postale: Verlag Ch. Grieser, Hofphotograph, Luxemburg, 1916; collection: industrie.lu)

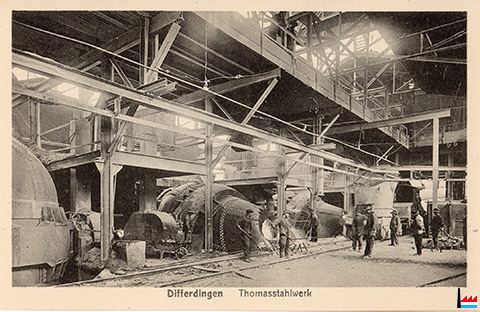

Hütte Differdingen - Thomasstahlwerk (Carte postale: Verlag Ch. Grieser, Hofphotograph, Luxemburg, 1916; collection: industrie.lu)

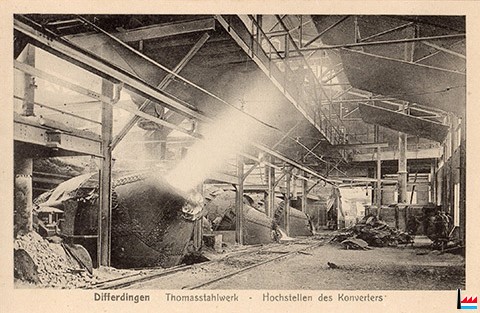

Hütte Differdingen - Thomasstahlwerk - Hochstellen des Konverters (Carte postale: Verlag Ch. Grieser, Hofphotograph, Luxemburg, 1916; collection: industrie.lu)

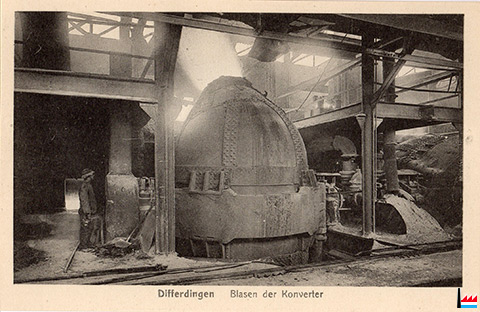

Hütte Differdingen - Thomasstahlwerk - Blasen der Konverter (Carte postale: Verlag Ch. Grieser, Hofphotograph, Luxemburg, 1916; collection: industrie.lu)

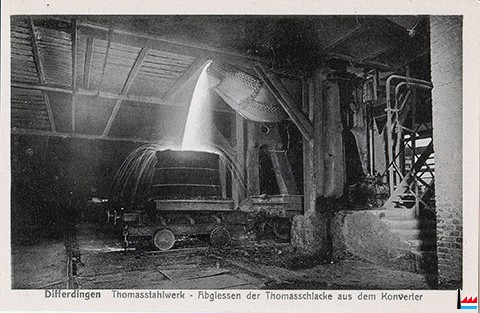

Hütte Differdingen
- Thomasstahlwerk - Abgiessen der Thomasschlacke aus dem Konverter (Carte postale: Verlag Ch. Grieser, Hofphotograph, Luxemburg, 1916; collection: industrie.lu)

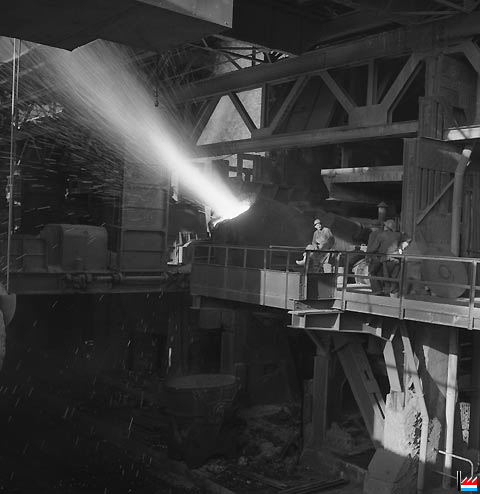

Usine de Rodange: Convertisseur Thomas à l'Aciérie (Photos: 1963 Louis Roth)


Harry Rabinger: Tribune de convertisseurs à l'aciérie de l'ARBED d'Esch/Alzette - vers 1954 (Carte postale: Edité et imprimé par Kremer - Muller, Esch; collection: industrie.lu)


Thomas Stahlwerk Belval 1932


Karl Schwetz - Stahlwerk
Aciérie à l'oxygène (LD - Stahlwerk, VOEST - Linz / Österreich) par Karl Schwetz - assiette Villeroy & Boch Luxembourg - Tirage limité, série hors commerce. Offert par la Société Ensch, Luxembourg (Collection: industrie.lu)


LD 1 - Gießbühne im Stahlwerk der VOEST, Linz - Radierung Karl Schwetz


40 Jahre LD - Stahl - Hütte Linz - Hütte Donawitz - 1952 - 1992 (Collection: industrie.lu)


LD - Stahlwerk 1, nach Erweiterung der VOEST, Linz - 1955 (Quelle: Geschichteclub Stahl, Linz, Austria)


Drei Jahre LD Stahl Vöest 1956 (Collection: industrie.lu)


Das Thomasstahlwerk in Neunkirchen: aus der Nähe das Stahlwerksgebäude mit den 6 Konvertern in den aufeinanderfolgenden Phasen des Durchblasens. Damals hatte das NE ein eigenes Sauerstoff-Verfahren entwickelt (DSN-Verfahren = Dampf-Sauerstoff-Neunkirchen), der linke Konverter mit der Holzhaube war Versuchskonverter (Näheres bei Heinz Gillenberg, Technikgeschichte der Neunkircher Hütte, in Neunkircher Stadtbuch o.J. (2005), Seiten 127ff) (Photo: 7.1974 Ulrich Deuchler)

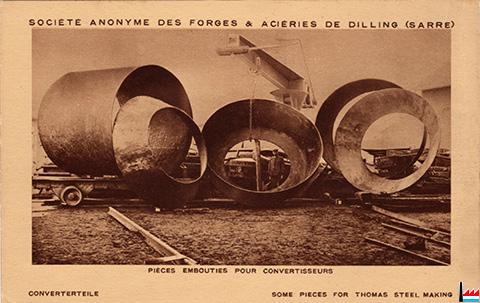

Société anonyme des forges et aciéries de Dilling (Sarre) - Pièces embouties pour convertisseurs - Converterteile - Some pieces for Thoma Steel Making (Carte postale: Collection: industrie.lu)

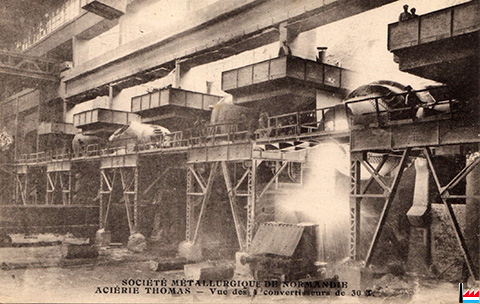

Société Métallurgique de Normandie - SMN - Aciérie Thomas - Vue des 4 convertisseurs de 30 t (Carte postale: Collection: industrie.lu)


Laut Bildbeschreiwung Thomas - Converter (1886), Dudelange - Luxembourg - a Wirklechkeet ee Bessemer - Converter nët zu Diddeleng (Collection: industrie.lu)

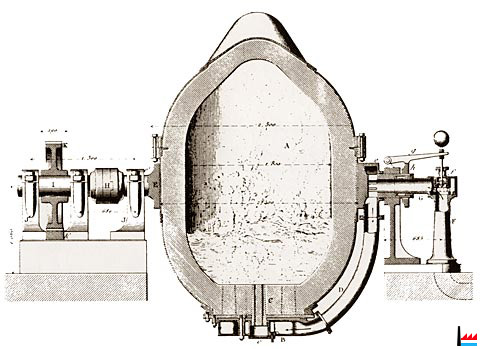

Convertisseur Bessemer converter - 1863 (Henry Bessemer patent 1855)


Bibliographie
   Titel - Titre
Author - Auteur - Autor
Date
Edition - Verlag
Contents - Contenu - Inhalt
Pages- Seiten
ISBN

Das Thomas-Verfahren in Europa

Entstehung - Entwicklung - Ende

Ákos Paulinyi
Dietmar Bleidick
Ralf Banken
Manfred Rasch
Jacques Maas
Jean-Marie Moine
René Leboutte
Ivan Jakubec
Hans Jörg Köstler
Stefan Krebs
Michel Mende
Jürgen Geiseler
Andreas Zilt
Egon Köhler
Hans-Ulrich Lindenberg
Carl-Heinz Schütz
Carl-Heinz Schütz
u.v.m.

2009 Klartext Verlag   552 978-3-89861-807-6
Drei Jahre LD Stahl Vöest 1956
  1956 Im Eigenverlag der Vereinigten Österreichischen Eisen- und Stahlwerke, Linz-Donau   72
Thomasmehl, Ernteerträge und Nahrungsmittel-Versorgung im Großherzogtum Luxemburg unter dem Kriegseinfluss Prof. J.-Ph. Wagner 1.1917     216

Hochofen

Nicolas Welter
1916 Buchdruckerei Gustav Soupert

Sechste Auflage
An das Land der roten Erde
Zu den Hütten
Vor Ort
Auf der Gichthütte
Volksschulen
Der Hochofen
Waldschule
In der Zentrale
Ferienkolonien
Abendfrieden
Sirenen
Konverter
Esch
Das Walzwerk
Die Schlackenmühle
Arbeiter
Arbeiterheime
Aus der Höhe
Und hätte der Liebe nicht...
64
