Iron Ore Mines
Mines de fer
Eisenerzgruben
ARBED - Mines françaises
(France)


L

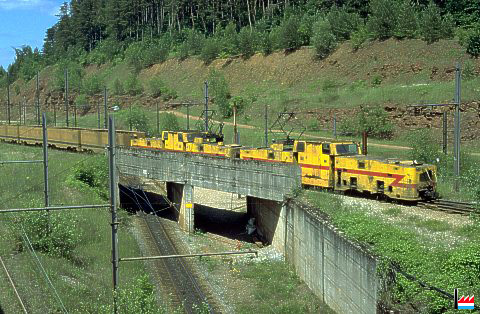

ocomotive électrique ARBED mines françaises Alsthom MFA131 No 71 et No ?? sur le Pont-Sud à Esch - Hiehl (Photo: 11.10.1986 René Birgen)


Historique - Geschichtlicher Überblick

<=1912
Erzfelder in Lothringen - Concessions en Lorraine:
ARBED Burbacher Hütte Dudelange Metz & Cie


Burbach (463.80 ha (1908); 501 ha)

Burbach II (161,41 ha)

Maxéville (295 ha)

1/3 des 948 ha d'Errouville

Victor

Ferdinand (43%)

Bois-du-Four



Mine Kraemer + Ottange extension (504 ha)

Adelheid (105 ha)





Adelheid-Anschluss (90 ha)

Heidt (43 ha)

Les 8 Jours

Ober der Nock

Ferdinand (14%)

August (190 ha)

Norbert (75 ha)





Karl (129 ha)

Karl-Anschluss (200 ha)

Zeche Capitaine - Franzzeche


Total:
7028 ha
4156 ha 534 ha 2338 ha

(OMZ: 6.12.1912)


Concessions restées vierges jusqu'ici: Bellevue, Hermann, Elisabeth, Rodolphe (Mance), Vernéville


1.1.1912 -31.10.1914 Edmond Muller - Tesch, directeur des Mines de l'ARBED luxembourgeoises et françaises

1.1.1912 - 11.11.1918 Maurice Nix, inspecteur des mines françaises de l'ARBED





1.5.1919 - 1.7.1926 Emmanuel Duvivier, inspecteur des mines françaises de l'ARBED


1927 Société Minière des Terres Rouges et Société Minière Ferdinand
Filiales à 50 % du groupe ARBED

15.6.1926 - 31.12.1945 Jean Reiser, directeur des Mines françaises de l'ARBED

<=1944 Clément Depoux, ancien ingénieur en chef des mines de la Société Minière et des Mines françaises de l'ARBED

1.1.1946 - 10.1.1958

Amédée Lepercq, directeur SMTR, Audun-le-Tiche et des Mines françaises de l’ARBED, à Audun-le-Tiche


1953 - 1966 Réouverture de la Mine Bois-du-Four par ARBED mines françaises (?)

1954 Acquisition de la majorité des parts de la SMTR par ARBED

10.1.1958 - 1.4.1964 (?) Joseph Léandri, ingénieur de mines, directeur SMTR, habitait dans la maison de maître de l'ancien directeur Amédée Lepercq, N° ?, rue Napoléon Ier, Audun-le-Tiche



? Fermeture / Schließung

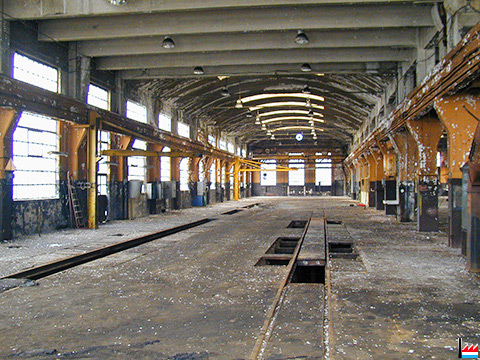

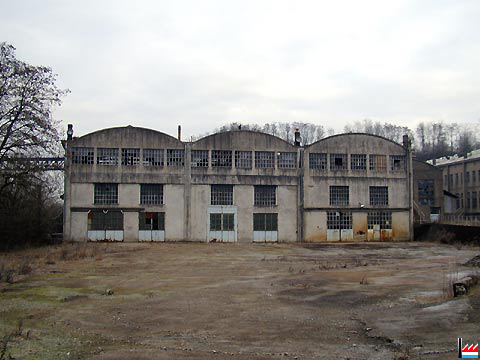

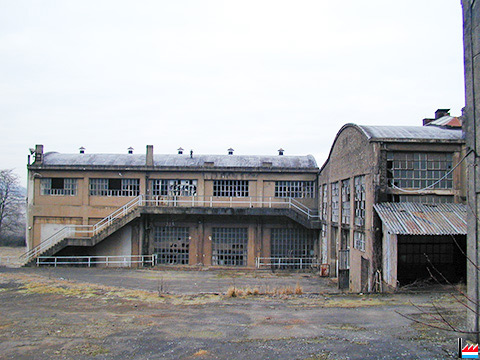

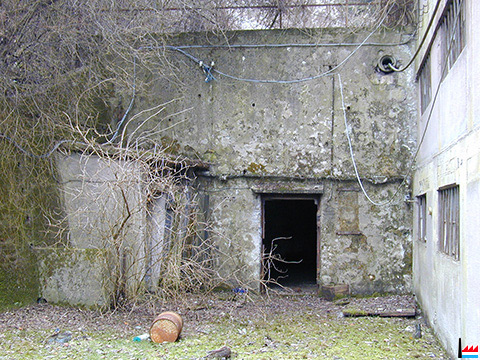

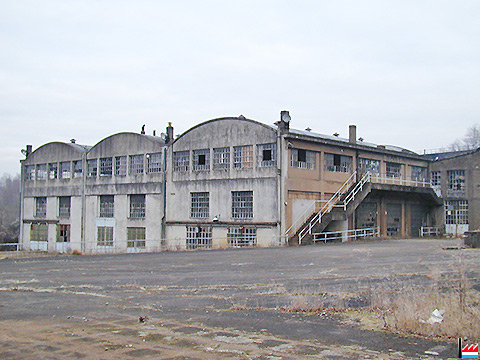

Atelier central des Mines de Terres Rouges à Audun-le-Tiche (Photos: 17.12.2001 jmo)

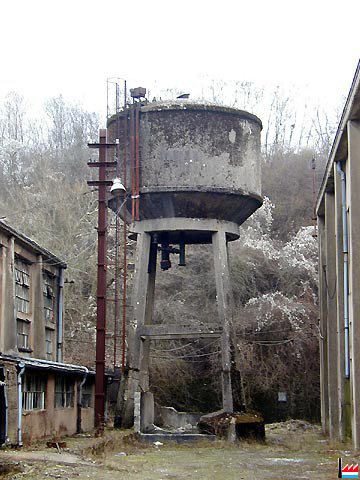

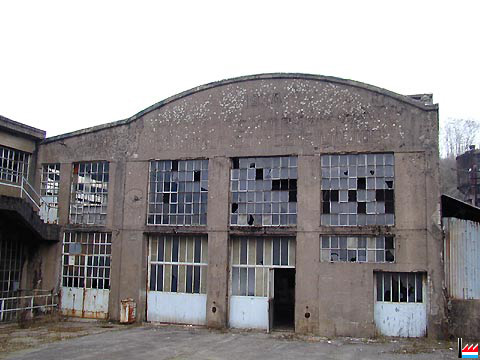

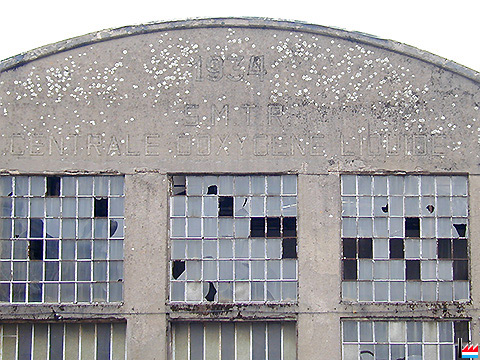

Atelier central - Centrale d'oxygène liquide - Château d'eau



? - vers 1948: Direction administrative SMTR: 25, rue Napoléon Ier, Audun-le-Tiche (Photo: 11.5.2017 jmo



Vers 1910/14: Construction de l'Hôpital de la Gelsenkirchener Bergwerks-AG - GBAG - à partir de 1920: Société Minière des Terres Rouges, 14 rue Paul Lancrenon, Audun-le-Tiche  (Carte postale: Phototypie Daniel Delbov, Mirecourt - Edit. Martin Herz, Audun-le-Tiche; Collection: industrie.lu)

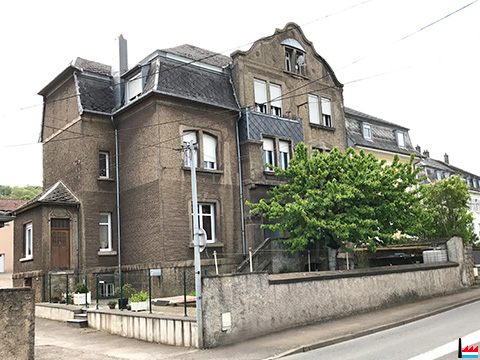

Vers 1948 - ?: Direction administrative SMTR: dans le bâtiment de l'ancien hôpital
1954 ? - ?: ARBED - Mines françaises
? - 1995 - ?: EUROPROFIL

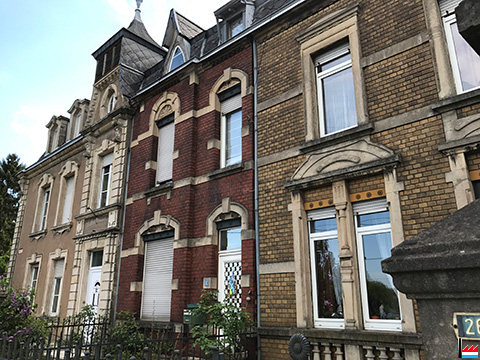

rue Napoléon Ier, Audun-le-Tiche (Photo: 11.5.2017 jmo

Locomotives électriques Petit Roulage (700 mm) de la Société Minière des Terres Rouges, Audun-le-Tiche (Moselle/France)

No Arbed   Constructeur Année de constr. Type Ecart. No de constr. Moteur Nbre de moteurs Puissance unit. (ch) Poids (t)   Remarque

1 Jeumont 1957 Jeumont BB 700 38       44

Mine Burbach

->Musée National des Mines à Rumelange

2 TGV Jeumont 1962 Jeumont BB 700 64       44

Mine Kraemer

->Minièresbunn Doihl au Fond-de-Gras


1   AEG   U28 700   2   61 cv 18

LüP: 5,9 m ; 500V; 104 A

existe en 9.1976

2   AEG   U28 700   2   61 cv 18   LüP: 5,9 m ; 500V; 104 A
3   AEG   U28 700   2   61 cv 18   LüP: 5,9 m ; 500V; 104 A
4   AEG   U28 700   2   61 cv 18   LüP: 5,9 m ; 500V; 104 A
5   AEG   U28 700   2   61 cv 18   LüP: 5,9 m ; 500V; 104 A
6   AEG   U28 700   2   61 cv 18   LüP: 5,9 m ; 500V; 104 A
7   AEG   U28 700   2   61 cv 18   LüP: 5,9 m ; 500V; 104 A
8   AEG   U28 700   2   61 cv 18   LüP: 5,9 m ; 500V; 104 A
MR 9
AEG   U28 700   2   61 cv 18

LüP: 5,9 m ; 500V; 104 A

existe en 9.1976 Mine Montrouge

MR 10 AEG   U28 700   2   61 cv 18

LüP: 5,9 m ; 500V; 104 A

existe en 9.1976 Mine Montrouge



->Musée National des Mines à Rumelange
11   AEG   U28 700   2   61 cv 18   LüP: 5,9 m ; 500V; 104 A


2   AEG   U28 700   2   81 cv 15   ex-ARBED No 2
7   AEG   U28 700   2   81 cv 15   ex-ARBED No 7
MR 11 AEG   U28 700

ex-ARBED No 26

->Musée National des Mines à Rumelange

MR 12   AEG U28 700   2 61,3 17









2   AEG   AEG UKB 133 700           17   (2 Kraemer)
3   AEG   AEG UKB 133 700           17   (3 Kraemer)


6 AEG 1930 AEG UKB 133 700 4538       17   (6 Kraemer)
7   AEG


13 AEG UK573a 700   2 72,5 17

venant d'Esch (ARBED No 4?)

monument à Audun-le-Tiche / France

14 AEG UK573a 700   2 72,5 17

venant d'Esch (ARBED No 42)

Minièresbunn Doihl au Fond-de-Gras


15 AEG   HF 7 700

HADIR No 23R

1980=>AMF No 15

Monument à Volmerange-les-Mines

16 AEG   HF 7 700

HADIR No 24

1980=>AMF No 16

Monument à Audun-le-Tiche, rue St. Michel

17 AEG   HF 7 700

HADIR No 25

1980=>AMF No 17

Musée National des Mines à Rumelange


19 AEG   HF 7 700

HADIR No 19R

19??=>AMF No 19R Mine Serrouville

Minièresbunn Doihl au Fond-de-Gras



24 Alsthom  1961 MFA121 700 1076 Th584R2 4 4x61 ch 23 FD Musée National des Mines à Rumelange
25 Alsthom  1962 MFA121 700 1089 Th584R2 4 4x61 ch 23 FD Minièresbunn Doihl au Fond-de-Gras


? SACM?   M 170 B? 700   TH595B? ?   ?

    SACM  1928 M 170 B 700     2 10,7 4,5   locomotive avec enrouleur de câble
  SACM 1928 M 170 B 700     2 5 4,5   locomotive avec enrouleur de câble

19   SACM 1928 M 662C 625
700
  LC1070 2 51 12   Mine Saint Michel
20 SACM 1928 M 662C 625
700
  LC1070 2 51 12   Mine Saint Michel

St.M 4? SACM 1925 M 762 BB 625
700
    2 2x70 ch 18   Mine Saint Michel
  SACM 1925 M 762 BB 625
700
    2 2x70 ch 18   Mine Saint Michel
  SACM 1925 M 762 BB 625
700
    2 2x70 ch 18   Mine Saint Michel

M.R. 21 Alsthom 1956 MF109 700 1007 LC1095 2 2x51,5 kW 20

Mine Mont Rouge

Musée National des Mines de fer à Rumelange

M.R. 22 Alsthom 1956 MF109 700   LC1095 2 51,5 kW 20   +<1976
M.R. 23 Alsthom 1956 MF109 700   LC1095 2 51,5 kW 20   +<1976


24   SACM 1927 M 770 BB 700   LC1095 2 2x70 ch 18
26 SACM 1927 M 770 BB 700   LC1095 2 2x70 ch 18   Minièresbunn Doihl au Fond-de-Gras
27 SACM 1927 M 770 BB 700   LC1095 2 2x70 ch 18   Monument à Ludelange / France
28 SACM 1930 M 770 BB 700   LC1095 2 2x70 ch 18
29 SACM 1930 M 770 BB 700   LC1095 2 2x70 ch 18   Musée National des Mines à Rumelange
30
SACM 1930 M 770 BB 700   LC1095 2 2x70 ch 18   à Hiehl / Esch/Alzette pour Musée National des Mines à Rumelange

56 / 58 SW 1948 LM1057A 700 SW1165B 2 2x110 ch 20

ex-ARBED No 61

venant d'Esch en 1974
(no intérieur)

57 / 59 SW 1948 LM1057A 700 SW1165B 2 2x110 ch 20

ex-ARBED No 62

venant d'Esch en 1974
(no intérieur)


78

SW   LM1002 700             modifiée pour les besoins de la mine
  SW 1933 LM1002A 700     1 23 ch 5   D.300 - équipée avec dérouleuse 400 m
  SW 1934 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1934 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1934 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1934 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1934 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1934 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1934 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1937 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1937 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1937 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1937 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1937 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1937 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1938 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1938 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1938 LM1002C 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m
  SW 1943 LM1002CG 700     1 23 ch 5   D.400 - équipée avec dérouleuse 400 m

  Alsthom  1930 MF70A 625 et 700     1 20 4,5   locomotive avec enrouleur de câble
  Alsthom  1930 MF70A 625 et 700     1 20 4,5   locomotive avec enrouleur de câble
  Alsthom  1930 MF70A 625 et 700     1 20 4,5   locomotive avec enrouleur de câble
  Alsthom  1930 MF70A 625 et 700     1 20 4,5   locomotive avec enrouleur de câble
5 Alsthom  1930 MF70A 625 et 700     1 20 4,5   locomotive avec enrouleur de câble
  Alsthom  1930 MF70A 625 et 700     1 20 4,5   locomotive avec enrouleur de câble
  Alsthom  1930 MF70A 625 et 700     1 20 4,5   locomotive avec enrouleur de câble
  Alsthom  1930 MF70A 625 et 700     1 20 4,5   locomotive avec enrouleur de câble


  Constructions Electriques de France 1927 70 BB 18 M2 700       2x80 ch 18   Mine de Burbach
  Constructions Electriques de France 1927 70 BB 18 M2 700       2x80 ch 18   Mine de Burbach
  Constructions Electriques de France 1927 70 BB 18 M2 700       2x80 ch 18   Mine de Burbach
  Constructions Electriques de France 1927 70 BB 18 M2 700       2x80 ch 18   Mine de Burbach
  Constructions Electriques de France 1927 70 BB 18 M2 700       2x80 ch 18   Mine de Burbach
  Constructions Electriques de France 1927 70 BB 18 M2 700       2x80 ch 18   Mine de Burbach
  Alsthom 1934 70 BB 18 M2 700       2x80 ch 18   Mine de Burbach
  Alsthom 1939 70 BB 18 M2 700       2x80 ch 18   Mine de Burbach
  Alsthom 1939 70 BB 18 M2 700       2x80 ch 18   Mine de Burbach
  Alsthom 1939 70 BB 18 S 700       2x80 ch 15   Mine de Burbach


  SACM 1924 M 670 C 700       2x75 ch 16   Mine Kraemer
  SACM 1924 M 670 C 700       2x75 ch 16   Mine Kraemer


1   Batiruhr   LM941
2       Taximine No 25
3 SW Batiruhr   Taximine LM1091B


1   Coferna   Draisine 700   LC1010 1 7,87 kW
2   Coferna   Draisine 700   LC1010 1 7,87 kW
3   Coferna   Draisine 700   LC1010 1 7,87 kW
4   Coferna   Draisine 700   LC1010 1 7,87 kW
5   Coferna   Draisine 700   LC1010 1 7,87 kW
6   Sécoma   Draisine 700   J70 1 4,56 kW
7   Sécoma   Draisine 700   J70 1 4,56 kW
8   Sécoma   Draisine 700   J70 1 4,56 kW
9   Sécoma   Draisine 700   J70 1 4,56 kW
10   Sécoma   Draisine 700   J70 1 4,56 kW
11   SW Batiruhr   Taximine LM1091F 700   WY410 1
12   SW Batiruhr   Taximine LM1091F 700   WY410 1
13   SW Batiruhr   Taximine LM1091F 700   WY410 1
14   SW Batiruhr   Taximine LM1091F 700   WY410 1



Locomotives électriques doubles (700 mm) de la Société Minière des Terres Rouges, Audun-le-Tiche (Moselle/France)

No Arbed   Constructeur Année de constr. Type Ecart. No de constr. Moteur Nbre de moteurs Puissance unit. (kW) Poids (t) Remarque
50 AEG 1929/30 Mouton AEG 700 4285/20 UZ883A 2 105 26,5 No AEG 4285-4287
51 AEG 1929/30 Mouton AEG 700 4285/21 UZ883A 2 105 26,5 Musée National des Mines à Rumelange
52 AEG 1929/30 Mouton AEG 700 4286/22 UZ883A 2 105 26,5
53 AEG 1929/30 Mouton AEG 700 4286/23 UZ883A 2 105 26,5
54 AEG 1929/30 Mouton AEG 700 4287/24 UZ883A 2 105 26,5 Minièresbunn Doihl
55 AEG 1929/30 Mouton AEG 700 4287/25 UZ883A 2 105 26,5
56 Siemens 1919 Mouton SSW 700 D84C 2 52 18,5
57 Siemens 1919 Mouton SSW 700 D84C 2 52 18,5
58 Siemens 1919 Mouton SSW 700   D84C 2 52 18,5 mise hors service en 1966
(->Mine d'Ottange)
59 Siemens 1919 Mouton SSW 700 D84C 2 52 18,5 mise hors service en 1966
(->Mine d'Ottange)
60 SW 1938 LM1012A 700 198 SW 1165 2 129 26,5 Musée National des Mines
61 SW 1938 LM1012A 700 199? SW 1165 2 129 26,5
62 SW 1938 LM1012A 700 200? SW 1165 2 129 26,5
63 SW 1938 LM1012A 700 201 SW 1165 2 129 26,5 Minièresbunn Doihl
64 SW 1938 LM1012A 700 202? SW 1165 2 129 26,5
65 SW 1938 LM1012A 700 203 SW 1165 2 129 26,5
66 SW 1952 LM1012A 700 684? SW 1165 2 129 26,5 Musée National des Mines
67 SW 1952 LM1012A 700 685 SW 1165 2 129 26,5 Minièresbunn Doihl
68 SW 1952 LM1012A 700 686? SW 1165 2 129 26,5
69 SW 1952 LM1012A 700 687? SW 1165 2 129 26,5
70 Alsthom 1971 MFA131 700       39
71 Alsthom 1971 MFA131 700       39
72 Alsthom 1971 MFA131 700       39 Musée National des Mines
73 Alsthom 1971 MFA131 700       39 Musée National des Mines
74 Alsthom 1971 MFA131 700       39 Monument à Audun-le-Tiche
75 Alsthom 1971 MFA131 700       39 ferraillée / verschrottet
76 Alsthom 1972 MFA131 700       39 Minièresbunn Doihl
77 Alsthom 1972 MFA131 700       39

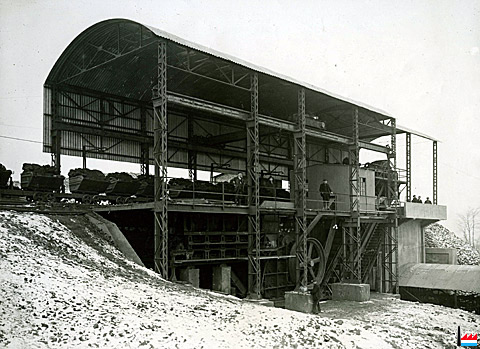

Culbuteur à Esch - Hiehl (Photo: 11.10.1986 René Birgen)


Mine Saint Michel de ARBED-Mines Françaises à Audun-le-Tiche / France (Photo: 28.1.2001 jmo)


Locomotives électriques de mine: à gauche la SW LM2 1012A (Mouton) No 68, à droite une AEG U28 devant l'Atelier Central des Mines de Terres Rouges (Photo: Walter Dexheimer; collection: Emile Kreins)

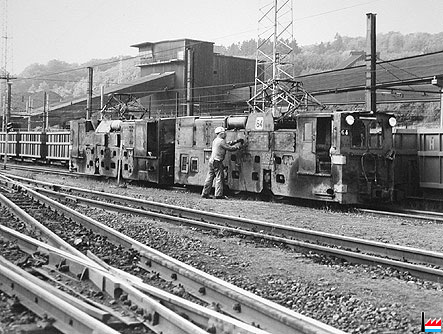

2 "moutons" SW LM2 1012A No 69 et 64 (Photo: Walter Dexheimer; collection: Emile Kreins)


Pelle pneumatique avec wagonnets à Tressange / France, rue de la Liberté avec au fond l'ancien chevalement de la Mine Ferdinand (Photos: 20.4.2001 jmo)


Ancienne Mine Ferdinand à Tressange / France (Photo: 20.4.2001 jmo)


Locomotive de mine électrique Siemens à Audun-le-Tiche (Photo: 22.10.1984 Richard A. Bowen)


Atelier central des Terres Rouges à Audun-le-Tiche (Photo: 12.5.1982 Richard A. Bowen)


Mine Houtte - de la Société Minières des Terres Rouges à Audun-le-Tiche: Installation de concassage de minerai de fer
Concasseurs à mâchoires CMR150 (débit horaire: 300 t en 0/200 mm) d'ARBED Dommeldange (Photo: ARBED Dommeldange)

No Constructeur Année de constr. Type Ecart. No de constr. Moteur Nbre de moteurs Puissance unit. (ch) Poids (t)   Remarque
  Deutz 1906 C V Gr 620 387           Aachener Hütten Akt. Verein, Deutsch-Oth (Gelsenkirchener Bergbau AG)



Bibliographie
  Titel - Titre
Author - Auteur - Autor
Date
Edition - Verlag
Contents - Contenu - Inhalt
Pages- Seiten
ISBN

La Société Minière des Terres Rouges

Usine à fonte d'Audun-le-Tiche

de l'usine Bauret - Laval

à la Société Minière des Terres Rouges

Habay Robert 2005 Editions Fensch Vallée L'Usine d'Audun-le-Tiche 276 2-908196-97-2
Terres - Rouges
Le fer et le feu à Audun-le-Tiche
Arboit Gérald Oktober 1997 Comité d'Etablissement ARBED
Mines Françaises Mine des Terres Rouges
Geschichte des Bergbaus und der Eisenverhüttung
in und um Audun le Tiche.
288 2-908196-25-5
LORRAINE: LES MINES DE FER Francis Navet 1997 Editions Serpenoise   128 2-87692-338-6

Les Chantiers Du Fer

1/ La conquête du fond

Gérard Dalstein 1994 Editions Serpenoise   262 2-87692-234-7
  ARBED - Un demi-siècle d'histoire industrielle 1911 - 1964   1964 ARBED   401



Liens / Links
Mining in Lorraine / France - Mines de fer en Lorraine - Eisengruben in Lothringen / Frankreich


This is not the official page of this company / person. Any information or picture completing these pages is welcome! For more information just send us an e-mail.

Ceci n'est pas la page officielle de cette firme / personne. Toute information ou photo pouvant compléter ces pages est la bienvenue! Pour des informations supplémentaires, veuillez nous envoyer simplement un e-mail.

Dies ist nicht die offizielle Seite dieser Firma / Person. Jede Information oder jedes Foto, welche(s) diese Seiten vervollständigen, ist herzlich willkommen! Für mehr Informationen, senden Sie uns einfach eine E-mail.



Created by / Créé par / Copyright: jmo
